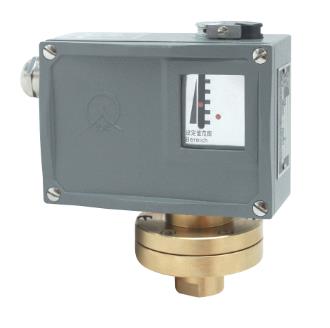

摘要：由于壓力開關具有安裝水平不受限制、調整方便、控制精度高等優點，使得壓力開關廣泛用于各個領域。

?

       由于壓力開關具有安裝水平不受限制、調整方便、控制精度高等優點，使得壓力開關廣泛用于各個領域。不過很多壓力開關自從安裝使用以來，一直存在著微動開關觸頭燒蝕現象，從而產生誤動，影響安全運行。本文主要介紹的是壓力開關觸頭燒蝕的原因及改進方法。

　　經過技術人員實踐得出，壓力開關觸頭燒蝕的原因主要有兩種：一種是微動開關的負載直流中間繼電器線圈，該線圈為感性，線圈磁能釋放，產生強烈電弧，燒蝕電觸頭。另外一種是微動開關觸頭通電時產生明火電弧，特別是在斷開時比較明顯。由于壓力是連續逐漸變化的，感壓元件（彈簧管）帶動微動開關觸頭有時是一絲一絲動作的。觸頭頓開不突然，產生連續放電火花，觸頭燒蝕（正極出現凹孔，負極出現凸起的小堆）

　　針對以上兩種原因，我們將回路作了改進。改進此回路的指導思想是：降低微動開關接通、斷開時的電流值。用晶體管（三極管）代替微動開關作為負載控制元件。改進后的工作原理是：當回路中傳來壓力降低信號電流。YK接觸后起到觸發信號作用，導通BG，JZ11繼電器線圈通電吸合，每個回路通電，負載動力開關工作，當壓力升高到一定值后，YK斷開，BG因無基信號而轉為戒止，JZ11繼電器線圈失電釋放。借助感壓元件（彈簧管）來控制微動開關YK的接通與斷開，即達到控制負載通、斷目的。
